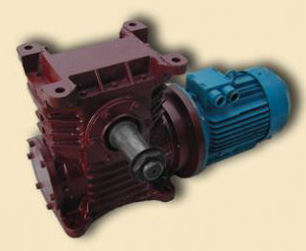

Червячные мотор-редукторы одноступенчатые МЧ100, МЧ125, МЧ160

Главная / Каталог продукции / Мотор-редукторы / Червячные мотор-редукторы /

МЧ-100, МЧ-125, МЧ-160 купить в Самаре по низкой цене

Червячные мотор-редукторы МЧ-100, МЧ-125, МЧ-160 предназначены для работы в качестве приводов общемашиностроительного применения. Ряд мотор-редукторов МЧ обеспечивает крутящие моменты на тихоходном валу 85—2000 Н-м в диапазоне передаточных чисел 8—80. Мотор-редукторы допускают кратковременные перегрузки, в 2 раза превышающие номинальные и возникающие во время пусков и остановок двигателя. Корпус редуктора типа Ч имеет оребрения, улучшающие теплоотвод. Геометрические параметры зацепления цилиндрической червячной пары с эвольвентным червяком приняты по ГОСТ 2144—76. Мотор-редукторы могут работать при шести различных расположениях червячной пары в пространстве. В зависимости от взаимного расположения выходных концов валов редукторы изготовляются по вариантам сборки 51, 52, 53 и 56 в соответствии с ГОСТ 20373—74. В зависимости от варианта сборки редуктора тихоходный вал может быть одноконцевым, двухконцевым или полым.

Цена: от 15 500 руб.

Базовые условия использования мотор-редукторов:

Тип нагрузки: постоянная/переменная (в рамках номинального крутящего момента)
Особенности вращения вала: в обе стороны
Климатические варианты исполнения: У3, Т2 (ГОСТ 15150-69) работа на высоте над уровнем моря не более 1000м, допускается эксплуатация также на высоте более 1000м над уровнем моря при условии соблюдения ГОСТ 183-74;
Характеристики внешней среды: неагрессивная, невзрывоопасная, непроводящая пыль не более 10 мг/м³.

Общее описание:

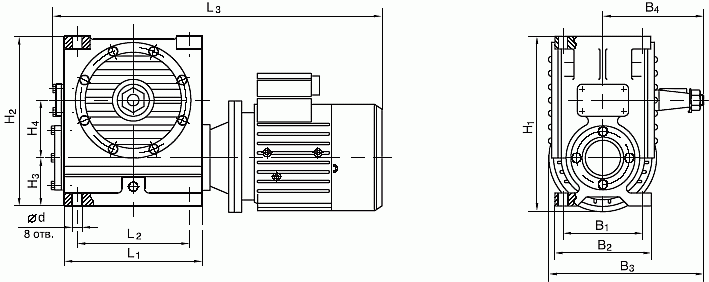

Габаритные и присоединительные размеры МЧ100, МЧ125 - МЧ160

Рис.1 Габаритные и присоединительные размеры МЧ100, МЧ125, МЧ160

Рис.1 Габаритные и присоединительные размеры МЧ100, МЧ125 - МЧ160

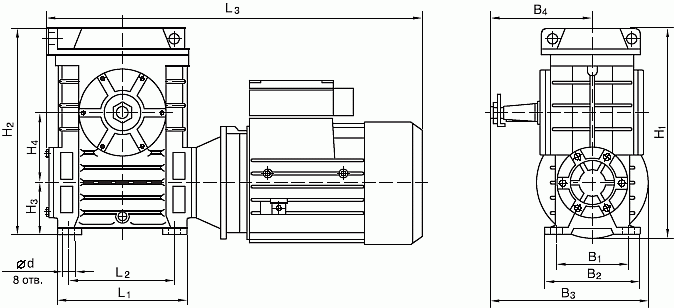

Рис.1Б Габаритные и присоединительные размеры МЧ100, МЧ125, МЧ160

ТИПОРАЗМЕР	H2	H3	H4	L1	L2	В1	В2	В3	В4	d
МЧ-100	312	100	100	240	200	140	175	357	225	19
МЧ-125	396	111	125	275	230	190	230	390	230	19
МЧ-160	465	140	160	350	300	230	280	441	280	22

ТАБЛ.1А Габаритные и присоединительные размеры

ТИПОРАЗМЕР	L3				H1
эл./дв.	АИР90	АИР100	АИР112	АИР132	АИР90	АИР100	АИР112	АИР132
МЧ-100	585	600	-	-	337	337	-	-
МЧ-125	665	680	750	-	410	410	435	-
МЧ-160	-	760	805	835	-	465	475	500

ТАБЛ.1Б Габаритные и присоединительные размеры

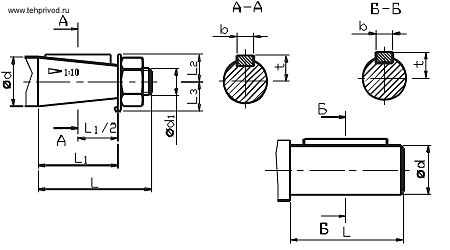

Исполнения выходного вала МЧ100, МЧ125 - МЧ160

Рис. 2А Исполнения выходного вала

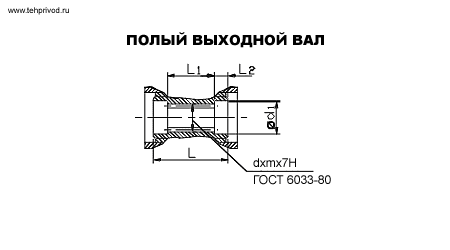

Исполнения выходного вала МЧ100-160

Рис.2Б Исполнения выходного вала

ТИП	ВЫХДНЫЕ КОНЦЫ ВАЛОВ	L	L1	L2	L3	b	d	d1	t	m
МЧ-100	Конический	110	82	32	25	12	45	М30х2- 8g	23,45	-
МЧ-125		110	82	38	30	14	55	М36х3 -8g	28,95	-
1МЧ-160		140	105	50	40	18	70	М48х3- 8g	36,38	-
МЧ-100	Цилиндрический	110	-	-	-	14	45	-	48,5	-
МЧ-125		110	-	-	-	16	55	-	59	-
1МЧ-160		140	-	-	-	20	70	-	74,5	-
МЧ-100	Вал полый шлицевой	205	90	57,5	-	-	45	46	-	2
МЧ-125		230	110	60	-	-	55	60	-	2,5
МЧ-160		275	130	72,5	-	-	70	72	-	2,5

ТАБЛ.2 Исполнения выходного вала

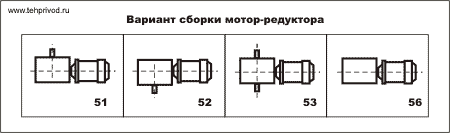

Варианты сборки мотор-редуктора МЧ100, МЧ125 - МЧ160

Рис.3 Варианты сборки мотор-редуктора

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОТОР-РЕДУКТОРА

Номинальная частота вращения выходного вала об/мин	Допускаемая радиальная консольная нагрузка, приложенная к середине посадочной части конца выходного вала, Н	Номинальный крутящий момент на выходном валу Н х м	КПД, % в непрерывном режиме с ПВ 100%, не менее	Типоразмер двигателя серии АИР		Мощность двигателя, кВт	Корректи-рованный уровень звуковой мощности, дБА, не более	Масса мотор-редуктора кГ, не более
Мотор-редуктор МЧ-100
180	5500	270	93	112М4		5,5	80	100
140		350	93	112М4		5,5		100
112		430	92	112М4		5,5		100
90		380	89	100L4		4,0		90
71		350	87	100S4		3,0		84
56		440	87	100S4		3,0		84
45		445	70	100S4		3,0		84
35,5		460	78	90L4		2,2		77
28		580	77	90L4		2,2		77
22,4		472	69	90L6		1,5		77
18		580	69	90L6		1,5		77
14		625	61	90L6		1,5		77
11,4		401	58	90LА8		0,75		77
8,2		506	58		90LА8	0,75		77
Мотор-редуктор МЧ-125
180	8000	270	93	112М4		5,5	80	131
140		350	93	112М4		5,5		131
112		430	92	112М4		5,5		131
90		520	89	112М4		5,5		131
71		650	88	112М4		5,5		131
56		595	87	100L4		4,0		121
45		690	81	100L4		4,0		121
35,5		640	79	100S4		3,0		115
28		580	77	90L4		2,2		108
22,4		715	76	90L4		2,2		108
18		805	69	90L4		2,2		108
14		695	71	90L6		1,5		108
11,4		766	68	90L6		1,5		108
8,2		760	60	90LВ8		1,1		108
Мотор-редуктор МЧ-160
180	11000	550	94	132М4		11,0	80	204
140		700	93	132М4		11,0		204
112		870	93	132М4		11,0		204
90		1060	91	132М4		11,0		204
71		1300	88	132М4		11,0		204
56		1630	87	132М4		11,0		204
45		1935	83	132М4		11,0		204
35,5		1615	79	132S4		7,5		204
28		1916	73	132S4		7,5		190
22,4		1663	74	112М4		5,5		163
18		2069	74	112М4		5,5		163
14		1880	70	112МВ6		4,0		163
11,4		1763	66	112МА6		3,0		160
8,2		1638	66	112МА8		2,2		160

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ В ЗАКАЗЕ:

Мотор-редуктор МЧ–125–56–51-У3, ТУ УЗ.26-00224828-342-97 где:

МЧ – тип мотор-редуктора
125 – межосевое расстояние, мм
56 – номинальная частота вращения выходного вала, об/мин
51 – вариант сборки по ГОСТ 20373-80
У3 – климатическое исполнение и категория размещения по ГОСТ 15150-69
