Червячные мотор-редукторы NMRV 030, NMRV 040, NMRV 050, NMRV 063, NMRV 075, NMRV 090, NMRV 110, NMRV 130, NMRV 150

Главная / Каталог продукции / Мотор-редукторы / Червячные мотор-редукторы /

NMRV, NMRV 030, NMRV 040, NMRV 050, NMRV 063, NMRV 075, NMRV 090, NMRV 110, NMRV 130, NMRV 150 купить в Самаре по низкой цене

Червячные одноступенчатые мотор-редукторы серии NMRV обеспечивают крутящие моменты на тихоходном валу 2—2700 Н-м в диапазоне передаточных чисел 5—100. Данная серия имеет 11 типоразмеров и комплектуется электродвигателями от 0,6 до 15 кВт. Стандартные присоединительные размеры позволяют заменить вышедший из строя мотор-редуктор другой фирмы на мотор-редуктор серии NMRV. Корпус редуктора изготовлен из сплава высокопрочного алюминия или чугуна, для эффективного отведения тепла и имеются ребра охлаждения. Форма редуктора кубическая, торца трех сторон имеют по четыре сквозных отверстия, что дает возможность выполнять монтаж мотор-редуктора в любом положении. Серия NMRV имеет различные дополнительные опции: валы, выходные фланцы, реактивные штанги, вариаторные приставки. Для получения высоких передаточных чисел возможен вариант двухступенчатых мотор-редукторов (NMRV + NMRV, или PCRV + NMRV). Низкая цена при высоком качестве – вот главный козырь мотор-редукторов серии NMRV.

Цена: от 2 950 руб.

Модель: NMRV
Размер: 30 - 40 - 50 - 63 - 75 - 90 - 110 - 130 - 150
Передаточное отношение: "i" = 5:1 - 100:1
Мощность: 0,06 - 15 квт
Крутящий момент: 1,8 - 2700 Нм

Технические характеристики.pdf

Общее описание:

Схема типового обозначения

тип	типоразмер	передаточное число	исполнение				электро- двигатель
тип	типоразмер	передаточное число	двухсторонний входной вал	цилиндрический выходной вал	выходной фланец	реактивная штанга	электро- двигатель
NMRV	030 - 130	5 - 3200	E	SS - односторонний	FL	A	мощность и обороты электро- двигателя
NRV				SS - односторонний
PCRV				DS - двухсторонний
DRV				DS - двухсторонний

Пример условного обозначения в заказе

NMRV – 75 – 20 – 70 – B3 – 0.37
NMRV – тип мотор-редуктора
75 – типоразмер
20 – передаточное чиcло
70 – частота вращения выходного вала, об/мин
B3 – вариант крепления мотор-редуктора
0,37 – мощность электродвигателя

Варианты исполнения

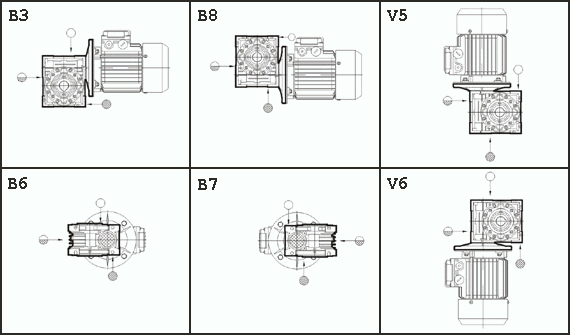

Монтажные позиции NMRV

Присоединительные размеры входного фланца

Присоединительные размеры входного фланца NMRV

Типоразмер	Двигатели IEC	N		M		P		5	7.5	10	15	20	25	30	40	50	60	80	100
Типоразмер	Двигатели IEC	B5	B14	B5	B14	B5	B14	D
NMRV 030	56B5/B14	80	50	100	65	120	80	9	9	9	9	9	9	9	9	9	9	9	-
NMRV 030	63В5/В14	95	60	115	75	140	90	11	11	11	11	11	11	11	11	11	-	-	-
NMRV 040	56B5	80	-	100	-	120	-	-	-	-	-	-	-	-	-	9	9	9	9
	63B5/B14	95	60	115	75	140	90	11	11	11	11	11	11	11	11	11	11	11	11
	71B5/B14	110	70	130	85	160	105	14	14	14	14	14	14	14	14	-	-	-	-
	80B5/B14	130	80	165	100	200	120	19	19	19	19	-	-	-	-	-	-	-	-
NMRV 050	63B5	95	-	115	-	140	-	-	-	-	-	-	-	-	11	11	11	11	11
	71B5/B14	110	70	130	85	160	105	14	14	14	14	14	14	14	14	14	14	14	-
	80B5/B14	130	80	165	100	200	120	19	19	19	19	19	19	19	19	-	-	-	-
NMRV 063	71B5/B14	110	70	130	85	160	105	-	-	-	-	-	-	-	14	14	14	14	14
	80B5/B14	130	80	165	100	200	120	-	19	19	19	19	19	19	19	19	19	19	19
	90B5/B14	130	95	165	115	200	140	-	24	24	24	24	24	24	-	-	-	-	-
NMRV 075	80B5/B14	130	80	165	100	200	120	-	-	-	-	-	-	19	19	19	19	19	19
	90B5/B14	130	95	165	115	200	140	-	24	24	24	24	24	24	24	-	-	-	-
	100B5/B14	180	110	215	130	250	160	-	28	28	28	-	-	-	-	-	-	-	-
	112B5/B14	180	110	215	130	250	160	-	28	-	-	-	-	-	-	-	-	-	-
NMRV 090	80B5/B14	130	80	165	100	200	120	-	-	-	-	-	-	-	-	19	19	19	19
	90B5/B14	130	95	165	115	200	140	-	-	-	-	-	24	24	24	24	24	-	-
	100B5/B14	180	110	215	130	250	160	-	28	28	28	28	28	28	-	-	-	-	-
	112B5/B14	180	110	215	130	250	160	-	28	28	28	28	-	-	-	-	-	-	-
NMRV 110	90B5	130	-	165	-	200	-	-	-	-	-	-	-	-	-	24	24	24	24
	100B5	180	-	215	-	250	-	-	28	28	28	28	28	28	28	28	28	-	-
	112B5	180	-	215	-	250	-	-	28	28	28	28	28	28	-	-	-	-	-
	132B5	230	-	265	-	300	-	-	38	38	38	38	-	-	-	-	-	-	-
NMRV 130	90B5	130	-	165	-	200	-	-	-	-	-	-	-	-	-	-	-	24	24
	100B5	180	-	215	-	250	-	-	-	-	-	-	-	-	28	28	28	28	28
	112B5	180	-	215	-	250	-	-	28	28	28	28	28	28	28	28	28	-	-
	132B5	230	-	265	-	300	-	-	38	38	38	38	38	36	38	-	-	-	-

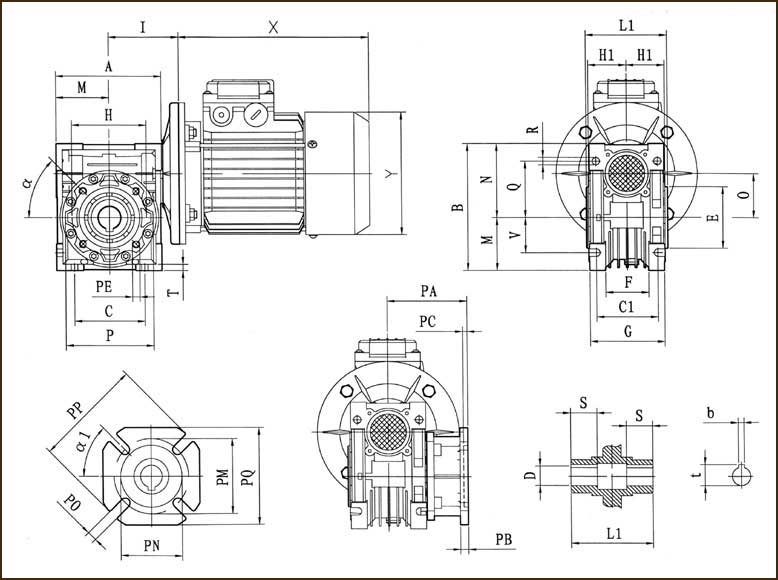

Габаритные и присоединительные размеры NMRV

NMRV	A	В	С	C1	D(H7)	E(h8)	F	G	H	H1	I	L1	M	N	O	P	Q	R
30	80	97	54	44	14	55	32	56	65	29	55	63	40	57	30	75	44	6.5
40	100	121.5	70	60	18(19)	60	43	71	75	36.5	70	78	50	71.5	40	87	55	6.5
50	120	144	80	70	25(24)	70	49	85	85	43.5	80	92	60	84	50	100	64	8.5
63	144	174	100	85	25(28)	80	67	103	95	53	95	112	72	102	63	110	80	8.5
75	172	205	120	90	28(35)	95	72	112	115	57	112.5	120	86	119	75	140	93	11
90	206	238	140	100	35(38}	110	74	130	130	67	129.5	140	103	135	90	160	102	13
110	252.5	295	170	115	42	130	-	144	165	74	160	155	127.5	167.5	110	200	125	14
130	292.5	335	200	120	45	180	-	155	215	81	180	170	147.5	187.5	130	250	140	16
150	340	400	240	145	50	180	-	185	215	96	210	200	170	230	150	250	180	18

NMRV	S	T	V	PA	PB	PC	PE	PM	PN(H8)	PO	PP	PQ	b	t	a	a1	kg
30	21	5.5	27	54.5	6	4	M6x11(n=4)	68	50	6.5(n=4)	80	70	5	16.3	0°	45°	1.2
40	26	6.5	35	67	7	4	M6x8(n=4)	75	60	9(n=4)	110	95	6	20.8(21.8)	45°	45°	2.3
50	30	7	40	90	9	5	M8x10(n=4)	85	70	11(n=4)	125	110	8	28.3(27.3)	45°	45°	3.5
63	36	8	50	82	10	6	M8x14(n=8)	150	115	11(n=4)	180	142	8	28.3(31.3)	45°	45°	6.2
75	40	10	60	111	13	6	M8x14(n=8)	165	130	14(n=4)	200	170	8	31.3(38.3)	45°	45°	9
90	45	11	70	111	13	6	M10x18(n=8)	175	152	14(n=4)	210	200	10	38.3(41.3)	45°	45°	13
110	50	14	85	131	15	6	M10x18(n=8)	230	170	14(n=8)	280	260	12	45.3	45°	45°	35
130	60	15	100	140	15	6	M12x21(n=8)	255	180	16(n=8)	320	290	14	48.8	45°	22.5°	48
150	72,5	18	120	155	15	6	M12x21(n=8)	255	180	16(n=8)	320	290	14	53.8	45°	22.5°	84

Мощности подключаемых электродвигателей (кВт)

0,06 / 0,09 / 0,12	0,18 / 0,25 / 0,37	0,55 / 0,75 / 1,1	1,5 / 2,2 / 3	4 / 5,5 / 7,5	11 / 15

Допускаемая радиальная консольная нагрузка на выходном валу

Опции и объем заливаемого масла
