Мотор-редукторы планетарные МПО2М-10, МПО2М-15

Главная / Каталог продукции / Мотор-редукторы / Планетарные мотор-редукторы /

Мотор-редукторы планетарные МПО2М-10, МПО2М-15 купить в Самаре по низкой цене

Планетарные мотор-редукторы серии МПО2М представлены двумя модификациями МПО2М-10 и МПО2М-15 каждая из которых рассчитана на эксплуатацию в качестве привода в химической промышленности. Для удобства при монтаже агрегат оснащен лапами либо фланцем, вариант крепления оговаривается при заказе. Режим эксплуатации соответствует российским стандартам S1 (ГОСТ 183-74). Питание осуществляется от сети переменного тока 220 или 380 вольт, переключить показатель напряжения можно в клеммной коробке электродвигателя. По желанию заказчика возможна установка взрывозащищенного электродвигателя общепромышленного или рудничного исполнения.

Цена: от 42 700 руб.

Базовые условия использования планетарного мотор-редуктора:

Нагрузка, оказываемая на устройство, может носить переменный или постоянный характер как по показателям величины, так и по параметрам направления;
Выходной вал вращается в обе стороны, предпочтений нет;
Крутящий момент рекомендуется передавать посредством промежуточного устройства, которое предусматривает возможность исключения действия поперечных сил на вал м-редуктора;
Температурные требования среды: от -40°С до +40°С;
Особенности климатических исполнений мотор-редукторов: У, Т, категории размещения 2, 3 (ГОСТ 15150-69), высота над уровнем моря <1000метров;
Требования к окружающей среде: неагрессивная, непроводящая пыль <10 мг/м³, значения относительной влажности не более 80%, температура +20°С - для устройств, оснащенных закрытыми обдуваемыми электродвигателями;
Параметры взрывоопасности: зона В-1а, категория взрывоопасных смесей II-А, II-В, категория взрывоопасных смесей t°C самовоспламенения Т4 согласно ПУЭ для мотор-редукторов, оснащенных взрывозащищенными электродвигателями.

Общее описание:

Мотор-редукторы модификаций МПО2М-10 и МПО2М-15 могут иметь несколько вариантов исполнения, которые разделяются, исходя из особенностей монтажа и положению в пространстве:

Щ - горизонтальное исполнение (опорные лапы);
Ф - горизонтальное исполнение (опорный фланец);
В – вертикальное исполнение (опорный фланец);
ВК - вертикальное исполнение на опорном фланце, кольцевая канавка на валу.

Оборудование характеризуется высоким качеством, которое подтверждается не только в ходе многочисленных исследований, но и положительными отзывами покупателей и заказчиков. Стоимость мотор-редукторов окупается максимально быстро за счет высоких показателей КПД систем и процессов, предполагающих использование этого типа приводного устройства.

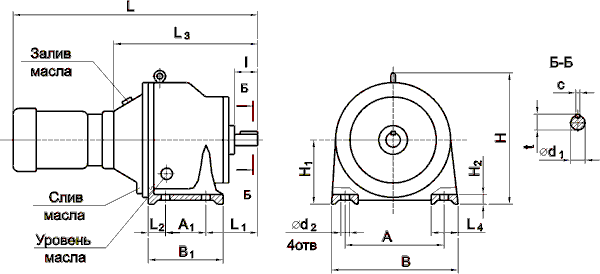

Мотор-редуктор МПО2М горизонтального исполнения на лапах – Щ

РИС 1. Мотор-редуктор горизонтального исполнения на лапах – Щ

Габарит	L1	L2	L3	L4	l	A	A1	В	B1	С	H	H1	H2	d1	d2	R	t
МПО2М-10	125	40	420	60	80	250	150	300	210	12	370	160	20	40	17	150	43
МПО2М-15	215	65	615	100	140	390	210	460	300	18	496	225	35	65	22	210	69

ТАБЛ 1. Мотор-редуктор горизонтального исполнения на лапах

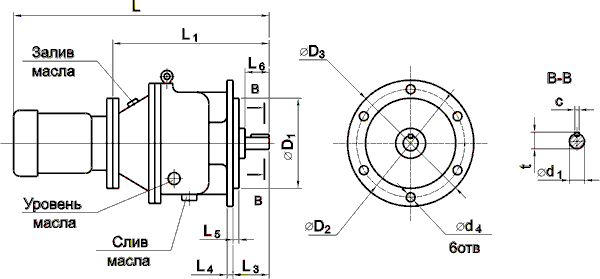

Мотор-редуктор МПО2М горизонтального фланцевого исполнения – Ф

РИС 2. Мотор-редуктор горизонтального фланцевого исполнения – Ф

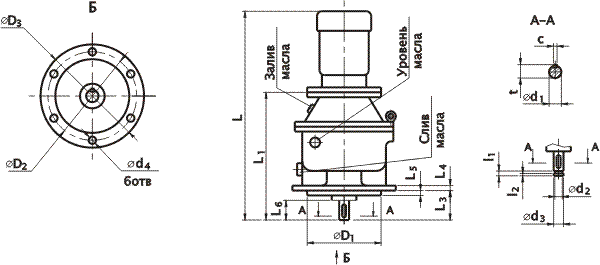

Мотор-редуктор МПО2М вертикального фланцевого исполнения – В и ВК

РИС 3. Мотор-редуктор вертикального фланцевого исполнения – В и ВК

Габарит	L1	L3	L4	L5	L6	D1	D2	D3	d1	d2	d3	d4	l1	l2	c	t
МПО2М-10	420	110	16	6	80	270	300	330	40	32	38	13	11	4	12	43
МПО2М-15	615	190	20	10	140	330	375	420	65	55	62	22	14	6	18	69

ТАБЛ 2. Мотор-редуктор горизонтального и вертикального фланцевого исполнения – Ф , В и ВК

Технические характеристики МПО2М

Мотор-редуктор					Электродвигатель
Типоразмер	Передаточное число	Номинальная частота вращения выходного вала, об/мин	масса мотор-редуктора, кг,не более.	Корректированный уровень звуковой мощности по шкале А, дБ, не более	Тип	Мощность, кВт
МПО2М-10	23,1	63	102	89	4АМХ100s4	3
	23,1	63	142		2В100s4
	28,2	50	102		4АМХ100s4
			142		2В100s4
			86	86	4АМХ80B4	1,5
			100		B80B4	1,5
			81		4АМХ71B4	0,75
			88		B71B4	0,75
	45,5	31,5	86		4АМХ80B4	1,5
	45,5	31,5	100		B80B4	1,5
	45,5	31,5	81	86	4АМХ71B4	0,75
	45,5	31,5	88		B71B4	0,75
	66,5	20	86		4АМХ80B4	1,5
			100		B80B4	1,5
			81		4АМХ71B4	0,75
			88		B71B4
	81,6	16	81		4АМХ71B4
	81,6	16	88		B71B4
	208	6,3	71		4АА63B4	0,37
	208	6,3	85		B63B4
	2190	0,63	71		4АА63B4
	2190	0,63	85		B63B4
МПО2М-15	24,6 32,1	59 45	267	93	4АМ132М4	11
			315		2В132М4	11
			252		4АМ132s4	7,5
			305		2В132s4	7,5
			267		4АМ132М4	11
			315		2В132М4	11
			252		4АМ132s4	7,5
			305		2В132s4	7,5
			228		4АМ112МА4	5,5
			270		2В112М4
	46,9	31	228		4АМ112МА4
	46,9	31	270		2В112М4
	81,5	18	207	89	4АМХ100sА4	3
	81,5	18	260	89	2В100s4	3
	101,7	14	191	86	4АМХ80В4	1,5
	101,7	14	204		В80В4	1,5
	204	6,7	186		4АМХ71В4	0,75
		6,7	195		В71В4
		4,6	190		4АМХ80А6
		4,6	202		В80А6
	2469	0,56	186		4АМХ71А4	0,55
	2469	0,56	195		В71А4

Типоразмер	Радиус водила, мм	*Допускаемый крутящий момент на выходном валу, Нм**	Допускаемые нагрузки на выходном валу, Н
Типоразмер	Радиус водила, мм	*Допускаемый крутящий момент на выходном валу, Нм**	радиальная	осевая
МПО2М-10	50	600	3000	1500
МПО2М-15	75	2350	7000	3000

Габаритные размеры комплектующих электродвигателей
Тип 4А		Тип 2B
Габарит	L, mm	Габарит	L, mm
63В4	186	63В4	245
71А4	245	71А4	265
71В4	245	71В4	265
80А6	260	80А6	300
80В4	270	80В4	300
100S4	305	100S4	455
112MA4	372	112MA4	520
132M4	450	132M4	540
132S4	400	132S4	505

Пример условного обозначения при заказе:

Мотор-редуктор МПО2М-10Щ-28,2-1,5/50АМХ80В4У3 ТУ 2-056-223-84, где:

МПО2М - тип мотор-редуктора;
10 - условный диаметр водила, см;
Щ - горизонтальное на опорных лапах;
28,2 - передаточное число;
1,5 - мощность комплектующего двигателя, кВт;
50 - частота вращения выходного вала, об/мин;
4АМХ80В4 - комплектующий двигатель;
У3 - климатическое исполнение и категория размещения.

То же, климатического исполнения Т3

МПО2М-10Щ-28,2-1,5/50АМХ80В4T3 ТУ 2-056-223-84.
